냉온유지시스템구성

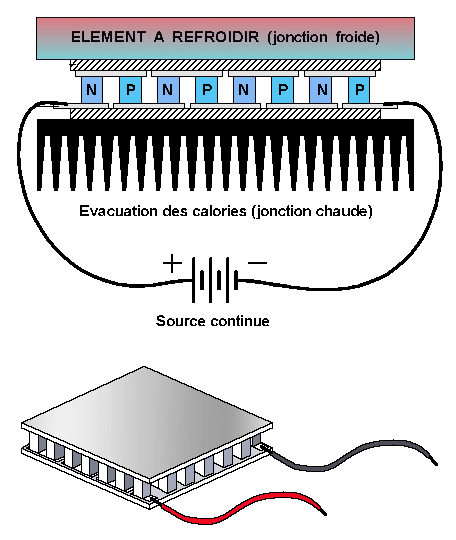

열전소자 (Thermoelectric Module)

N, P type열전반도체 (Thermoelectric Semiconductor)를 전기적으로는
직렬로 열적으로는 병렬로 되도록 B형으로 연결한 모듈의 형태로 사용됩니다.

*펠티어 효과 :
펠티어 효과는 2종류의 금속 끝을 접속시켜 여기에 전류를 흘려보내면,
전류방향에 따라 한 쪽 단자는 흡열하고, 다른 쪽 단자는 발열을 일으키는
현상입니다. 이것은 전류방향에 따라 흡열·발열의 전환이 가능하고,
전류량에 따라 흡열·발열량을 조절합니다.

04_%ec%b2%a8%eb%8b%a8%ea%b8%b0%ec%88%a0%ec%82%ac%ec%97%85%eb%b6%80_%eb%83%89%ec%98%a8%ec%9c%a0%ec%a7%80%ec%8b%9c%ec%8a%a4%ed%85%9c_%eb%83%89%ec%98%a8%ec%8b%9c%ec%8a%a4%ed%85%9c%ea%b5%ac%ec%84%b1_01

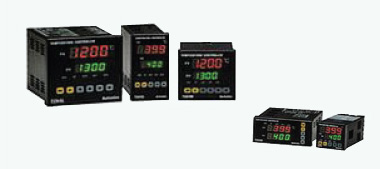

온도 조젊 및 온도 감지

PID 제어 방식 온도조절기로 4개절 24시간 언제든지 무인으로 전원만
공급하여 준다면 자동으로 온도를 감지해 설정한 온도를 꾸준히 유지 시켜주는
장치열할을 합니다.
히팅과 쿨링의 동시제어가 가능하며 그 조작속도가 전자적으로 이루어지기
때문에 전환이 매우 빠릅니다.

히트파이프 쿨러

열전소자의 특성상 히팅을 얼마만큼 효율적으로 빨리 냉각을 해주느냐에 따라 성능에 차이가 좌우되느데. 히팅 베이스에 가득 머금고 있는 열에너지를 평판 히트파이프를 이용하여 순간적으로 흡수, 방열핀 및 팬을 냉각시킴으로 고효율 냉각효과를 볼 수 있습니다.

* 히트파이프란?
히트파이프는 금속 파이프 안쪽에 유리 섬유 등의 심재를 붙이고 열 매체로 쓰일 휘발성 액체를 넣은 다음, 공기를 뺀 파이프입니다. 히트파이프의 한쪽끝에 열을 가하면 액체는 증발하여 열에너지를 가지면서 다른 끝으로 이동합니다. 이동된 매체는 팬에 의해 열에너지를 빼앗기게 되고 다시 액화되어 원래의 방향으로 돌아가면서 순환되어 열이 전달되는 형태입니다. 사용되는 곳은 가변 컨덕턴스, 열 다이오드 , 열 스위치 혹은 다른 곳(집열기, 보일러, 발전등)에 쓰입니다. 열전도율이 구리의 1,000~1,500배로 높아서 배열 회수장치로 주목되고 있습니다.
